Rozšíření řady vírových průtokoměrů Sika VVX

Vírové snímače průtoku Sika VVX umožňují měření kapalin bez pohyblivých částí, které se opotřebovávají. Jsou vhodné pro měření průtoku vody a vodných roztoků.
Řada VVX byla rozšířena o provedení VVX20 pro jmenovitou světlost DN 20 (s připojením QuickFasten). Více…

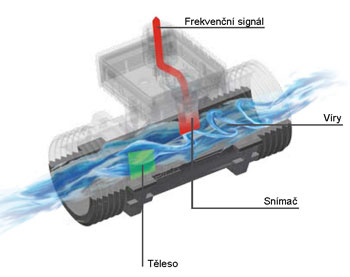

Vírové snímače průtoku jsou založeny na principu vírů, které vznikají při obtékání tělesa proudící kapalinou. Frekvence těchto vírů je úměrná střední rychlosti proudění kapaliny. Vírové snímače tak umožňují měření průtoku kapalin bez pohyblivých částí, které se opotřebovávají.

Průtokoměry Sika VVX jsou k dispozici v provedení pro jmenovitou světlost DN 15 (s připojením G3/4“ / G1/2“), DN 25 (G1 1/4“ / G1“) a nově i DN 20 (QuickFasten).

Výhody VVX

Měření průtoku kapalin bez pohyblivých částí (nedochází k mechanickému opotřebení)
Plast vyztužený skelnými vlákny zajišťující vysokou odolnost
Široký měřicí rozsah (1:20)
Integrované čidlo pro měření teploty média
Analogový nebo pulsní výstup

Technické údaje


	VVX15	VVX20	VVX25
Jmenovitá světlost	DN 15	DN 20	DN 25
Rozsah průtoku	2 až 40 l/min	5 až 80 l/min	7 až 150 l/min
Procesní připojení	G3/4“ vnější, volitelně G1/2“	QuickFasten	G1 1/4“ vnější, volitelně G1“
Vnitřní průměr	13 mm	19 mm	25 mm
Přesnost	±2 % z rozsahu	±2 % z rozsahu	±2 % z rozsahu
Opakovatelnost	±0,2 % z rozsahu	±0,2 % z rozsahu	±0,2 % z rozsahu
Jmenovitý tlak	PN 10	PN 10	PN 10
Teplota média	Max. 90 °C	Max. 90 °C	Max. 90 °C
Materiály
Tělo / trubice	PPS Fortron 40 % GF	PPS Fortron 40 % GF	PPS Fortron 40 % GF
Snímač	ETFE Tefzel	ETFE Tefzel	ETFE Tefzel
Kryt	PA 6.6	PA 6.6	PA 6.6
O-kroužek	EPDM	EPDM	EPDM

Elektrické údaje

Výstupní signál průtoku	Pulsní výstup	Analogový výstup
	Obdélníkový pulsní signál Střída pulsu 50:50 Max. proud signálu 20 mA	0,5 až 3,5 V
	Frekvence pulzu	Napětí / 0,5 až 3,5 V
VVX15	500 1/l (volitelně 3…1000 1/l)	0,07895 V / l/min / 2…40 l/min
VVX20	200 1/l (volitelně 2…800 1/l)	0,04000 V / l/min / 5…80 l/min
VVX25	100 1/l (volitelně 1…500 1/l)	0,02098 V / l/min / 7…150 l/min
Napájecí napětí	8 až 30 VSS nebo 5 VSS (±5 %)	8 až 30 VSS nebo 5 VSS (±5 %)
Spotřeba proudu	< 15 mA	< 15 mA
Elektrické připojení	5-pólový konektor M12x1 nebo RAST 2.5	5-pólový konektor M12x1 nebo RAST 2.5
